物品管理系統資料操作邏輯分析 - 新規取得

| SQL | 80 Reads

Copyright Notice: This article is an original work licensed under the CC 4.0 BY-NC-ND license. If you wish to repost this article, please include the original source link and this copyright notice.
Source link: https://v2know.com/article/1097

整體概述

本【物品管理系統資料操作邏輯分析】將針對以下流程進行詳細的數據操作說明：

新規取得 → 受入 → 寄託（外へ） → 寄託（外へ）承認済 → 返還 → 返還済 → 管理換（払） → 管理換（払）承認済 → 管理換（受） → 管理換（受）済

實際操作物品

  • 物品番號：C-00009

  • 物品名稱：トラック（2t）

使用之證書及對應帳號

證書番號 對應操作階段 對應帳號（操作順序）
TEST-01 新規取得 10000 → 10004
TEST-02-SENT 寄託（外へ） 10004 → 10000
TEST-03-RETURN 返還 10000 → 10004
TEST-04-交換 管理換（払） 10004 → 10000
TEST-05-GET 管理換（受） 15000 → 15012

注意：上述證書番號所對應的每一步操作實際上包含兩筆資料（對應兩筆帳務操作），並存在明確的先後順序。
例如，「TEST-01」中，首先由帳號 10000 執行操作，接著由帳號 10004 執行對應處理。

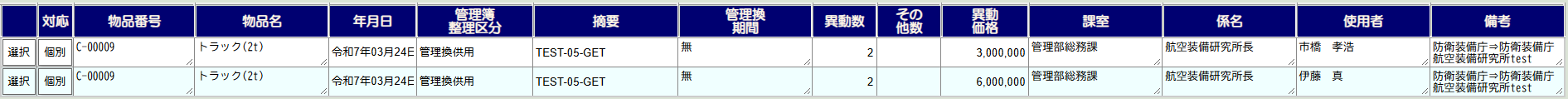

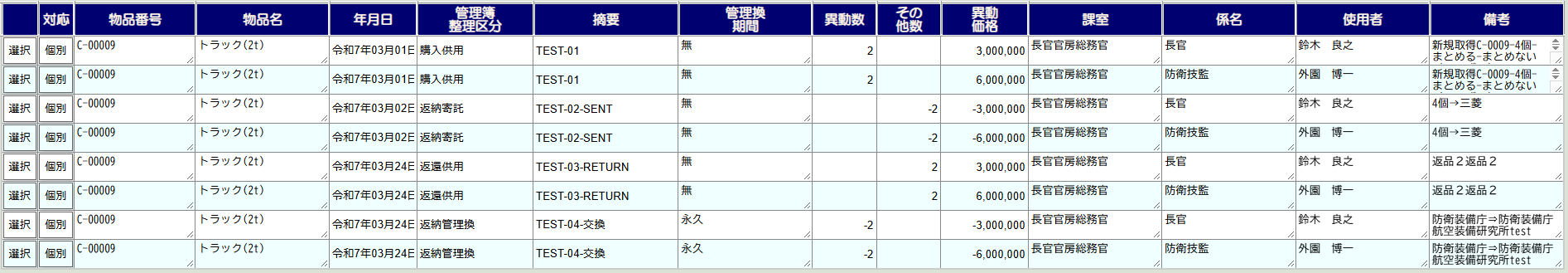

最終會產生的賬簿記錄

10000：

15000：



新規取得

以下這張圖展示了一個物品管理系統的資料庫操作流程，涉及多個資料表（ukeharai_tbl、ukeharai_meisai_tbl、kobetu_tbl、kanribo_tbl），並說明了資料的插入方式，以及「物品的『まとめる』（合併）選項」如何影響資料儲存的方式。

11

關鍵分析點

  1. ukeharai_tbl 只會建立一筆紀錄

    • 右下角的 INSERT on [ukeharai_tbl] 顯示，即使畫面上有多個物品，ukeharai_tbl 仍只會建立一筆紀錄。
    • 這與圖片中的說明一致：「1回の【新規取得】では、ukeharai_tbl に1件の記録しか生成されません。」（一次【新規取得】只會在 ukeharai_tbl 建立 1 筆紀錄。）

  2. ukeharai_meisai_tbl 的紀錄數 = kanribo_tbl 的 kanribo_cd 數量

    • 圖片中以黃色標註指出，kanribo_tbl 內有 2 個 kanribo_cd，對應 ukeharai_meisai_tbl 建立 2 筆紀錄。
    • 這表示，每個 kanribo_cd 在 ukeharai_meisai_tbl 中都會對應建立一筆紀錄。

  3. kobetu_tbl 的紀錄數與「物品まとめ」選項有關

    • 當選擇「まとめる」時（紅色箭頭）：
      • 只會建立 1 筆 kobetu_cd 紀錄，數量為 2（合併了相同規格的物品）。
    • 當選擇「まとめない」時（藍色箭頭）：
      • kobetu_tbl 會建立 2 筆 kobetu_cd 紀錄，每筆數量為 1。
    • 這表示「まとめる」選項會影響 kobetu_tbl 的插入邏輯，決定是合併為單筆紀錄，還是分開記錄每個物品。

總結

  • ukeharai_tbl 只會建立 1 筆紀錄，不管包含多少物品。
  • ukeharai_meisai_tbl 的紀錄數取決於 kanribo_cd 的數量。
  • kobetu_tbl 的紀錄數與「物品まとめ」選項相關，若選擇合併，則建立 1 筆紀錄；若選擇不合併，則每個物品會分別建立 1 筆紀錄。



注：

  • kobetu_tbl

  • kobetu_rireki_tbl

  • zougen_rireki_tbl

是一組，插入數據的時候會同時插入。


因此，按照如上圖所示的情況：

  • 1←ukeharai_tbl

  • 2←ukeharai_meisai_tbl

  • 3*3←kobetu_tbl+kobetu_rireki_tbl+zougen_rireki_tbl

一共會插入12條數據。

新規取得 C-0009-4個：「まとめる」與「まとめない」處理模式分析

根據是否進行資料的「まとめる（合併）」與「まとめない（不合併）」處理，

在執行「新規取得 C-0009-4個」時，會產生如下的資料庫操作：

操作順序 資料表名稱 分類 備註
1 ukeharai_tbl 共通 必要記錄
2 ukeharai_meisai_tbl まとめる 明細資料（合併的第一筆）
3 ukeharai_meisai_tbl まとめない 明細資料（不合併的第一筆）
4 kobetu_tbl まとめる 合併後個別資料
5 kobetu_rireki_tbl まとめる 合併後履歷
6 zougen_rireki_tbl まとめる 合併後增減履歷
7 kobetu_tbl まとめない 第一筆不合併個別資料
8 kobetu_rireki_tbl まとめない 第一筆不合併履歷
9 zougen_rireki_tbl まとめない 第一筆不合併增減履歷
10 kobetu_tbl まとめない 第二筆不合併個別資料
11 kobetu_rireki_tbl まとめない 第二筆不合併履歷
12 zougen_rireki_tbl まとめない 第二筆不合併增減履歷

以下是整個操作的具體流程：

1. 新規取得（*購入）：

INSERT on [ukeharai_tbl] 　 　 　 　 　 　 　
doc_cd p_doc_cd seiri_kbn uketuke_ymd kanrikan_cd kanri_ymd kanri_doc_no kyouyoukan_cd kyouyou_ymd gyousha_cd bikou shori_sts ins_op_cd ins_ymd upd_op_cd upd_ymd seiri_kbn_pull
573052 　 101 2025/03/01 0:00:00 10000 　 TEST-01 10004 　 　 新規取得C-0009-4個-まとめる-まとめない（二つずつ） 51 10000 2025/03/24 13:45:59 　 　 0

↓ 受払_明細+1（まとめる）

INSERT on [ukeharai_meisai_tbl] 　 　 　 　 　 　
doc_cd meisai_no buppin_cd ukeire_su haraidasi_su ins_op_cd ins_ymd upd_op_cd upd_ymd
573052 1 C-00009 2 　 10000 2025/03/24 13:45:59 　 　

↓ 受払_明細+2（まとめない）

INSERT on [ukeharai_meisai_tbl] 　 　 　 　 　 　
doc_cd meisai_no buppin_cd ukeire_su haraidasi_su ins_op_cd ins_ymd upd_op_cd upd_ymd
573052 2 C-00009 2 　 10000 2025/03/24 13:46:00 　 　

↓ 個別+1（まとめる）

INSERT on [kobetu_tbl] 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
kobetu_cd p_kobetu_cd buppin_cd shutoku_ymd haraidasi_ymd buppin_kan_no gyousha_cd tanka zei_gaku hinsitu_kikaku kanrikan_cd kyouyoukan_cd siyousha_cd hontai_no zougen_kbn shoumou_kbn zou_kbn gen_kbn zou_riyuu gen_riyuu kanri_sts ins_op_cd ins_ymd upd_op_cd upd_ymd kaitei_kakaku kosuu del_flg
1277302 　 C-00009 2025/03/01 0:00:00 　 　 　 1500000 1500000 規格A 10000 10004 　 　 1 0 1 　 　 　 1 10000 2025/03/24 13:46:00 　 　 　 2 　

↓ 個別履歴+1（まとめる）

INSERT on [kobetu_rireki_tbl] 　 　 　 　
doc_cd meisai_no kobetu_cd ins_op_cd ins_ymd upd_op_cd upd_ymd
573052 1 1277302 10000 2025/03/24 13:46:00 　 　

↓ 増減履歴+1（まとめる）

INSERT on [zougen_rireki_tbl] 　 　 　 　 　 　 　 　 　 　
zougen_id sisho_cd kobetu_cd buppin_cd zougen_hinmoku_cd shuhinmoku_cd seiri_kbn tanka kosuu ymd riyuu doc_cd kanribo_cd gobyuu_flg ins_op_cd ins_ymd upd_op_cd upd_ymd del_flg fix_flg
414997 20 1277302 C-00009 　 C-00009 1 1500000 2 2025/03/01 0:00:00 　 573052 0 0 10000 2025/03/24 0:00:00 　 　 0 0

↓ 個別+1番（まとめない）

INSERT on [kobetu_tbl] 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
kobetu_cd p_kobetu_cd buppin_cd shutoku_ymd haraidasi_ymd buppin_kan_no gyousha_cd tanka zei_gaku hinsitu_kikaku kanrikan_cd kyouyoukan_cd siyousha_cd hontai_no zougen_kbn shoumou_kbn zou_kbn gen_kbn zou_riyuu gen_riyuu kanri_sts ins_op_cd ins_ymd upd_op_cd upd_ymd kaitei_kakaku kosuu del_flg
1277322 　 C-00009 2025/03/01 0:00:00 　 　 　 3000000 3000000 規格B 10000 10004 　 　 1 0 1 　 　 　 1 10000 2025/03/24 13:46:01 　 　 　 1 　

↓ 個別履歴+1番（まとめない）

INSERT on [kobetu_rireki_tbl] 　 　 　 　
doc_cd meisai_no kobetu_cd ins_op_cd ins_ymd upd_op_cd upd_ymd
573052 2 1277322 10000 2025/03/24 13:46:01 　 　

↓ 増減履歴+1番（まとめない）

INSERT on [zougen_rireki_tbl] 　 　 　 　 　 　 　 　 　 　
zougen_id sisho_cd kobetu_cd buppin_cd zougen_hinmoku_cd shuhinmoku_cd seiri_kbn tanka kosuu ymd riyuu doc_cd kanribo_cd gobyuu_flg ins_op_cd ins_ymd upd_op_cd upd_ymd del_flg fix_flg
415017 20 1277322 C-00009 　 C-00009 1 3000000 1 2025/03/01 0:00:00 　 573052 0 0 10000 2025/03/24 0:00:00 　 　 0 0

↓ 個別+2番（まとめない）

INSERT on [kobetu_tbl] 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
kobetu_cd p_kobetu_cd buppin_cd shutoku_ymd haraidasi_ymd buppin_kan_no gyousha_cd tanka zei_gaku hinsitu_kikaku kanrikan_cd kyouyoukan_cd siyousha_cd hontai_no zougen_kbn shoumou_kbn zou_kbn gen_kbn zou_riyuu gen_riyuu kanri_sts ins_op_cd ins_ymd upd_op_cd upd_ymd kaitei_kakaku kosuu del_flg
1277342 　 C-00009 2025/03/01 0:00:00 　 　 　 3000000 3000000 規格B 10000 10004 　 　 1 0 1 　 　 　 1 10000 2025/03/24 13:46:01 　 　 　 1 　

↓ 個別履歴+2番（まとめない）

INSERT on [kobetu_rireki_tbl] 　 　 　 　
doc_cd meisai_no kobetu_cd ins_op_cd ins_ymd upd_op_cd upd_ymd
573052 2 1277342 10000 2025/03/24 13:46:01 　 　

↓ 増減履歴+2番（まとめない）

INSERT on [zougen_rireki_tbl] 　 　 　 　 　 　 　 　 　 　
zougen_id sisho_cd kobetu_cd buppin_cd zougen_hinmoku_cd shuhinmoku_cd seiri_kbn tanka kosuu ymd riyuu doc_cd kanribo_cd gobyuu_flg ins_op_cd ins_ymd upd_op_cd upd_ymd del_flg fix_flg
415037 20 1277342 C-00009 　 C-00009 1 3000000 1 2025/03/01 0:00:00 　 573052 0 0 10000 2025/03/24 0:00:00 　 　 0 0

↓

新規完了。

但這不是結束，還需要登入供用官10004去進行【受入】這一套流程才算完成。

這套流程叫【購入供用】。

目前【購入】完了。
